基本技術データ

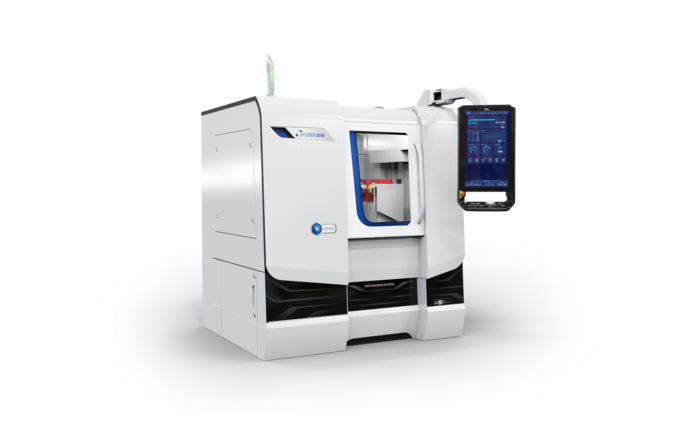

S110は中型ワークピース用に設計されたとてもフレキシブルな内面円筒研削盤です。 機械のテーブル上センター高さは102mm、研削長さは最大120mmです。
最大３本の研削スピンドルを直線的に配置でき、ワンクランプでの外径、内径研削が可能です。 S110はチャッククランプワークの単品から少量シリーズ生産に理想的な機械です。 オプションで完全自動搬入出ローダーと組み合わせることも可能です。魅力的な価格で高精度な自動研削が実現できます。
画像
ハードウェア / ソフトウェア
ハードウェア：

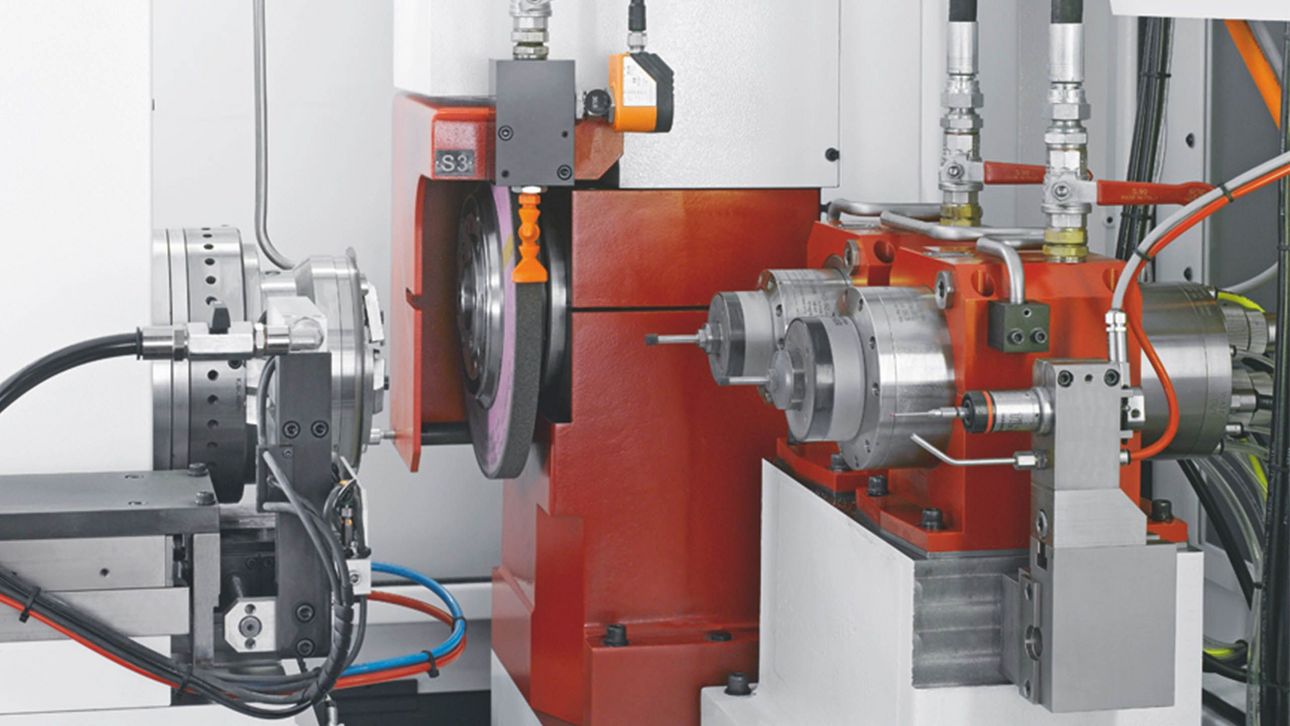

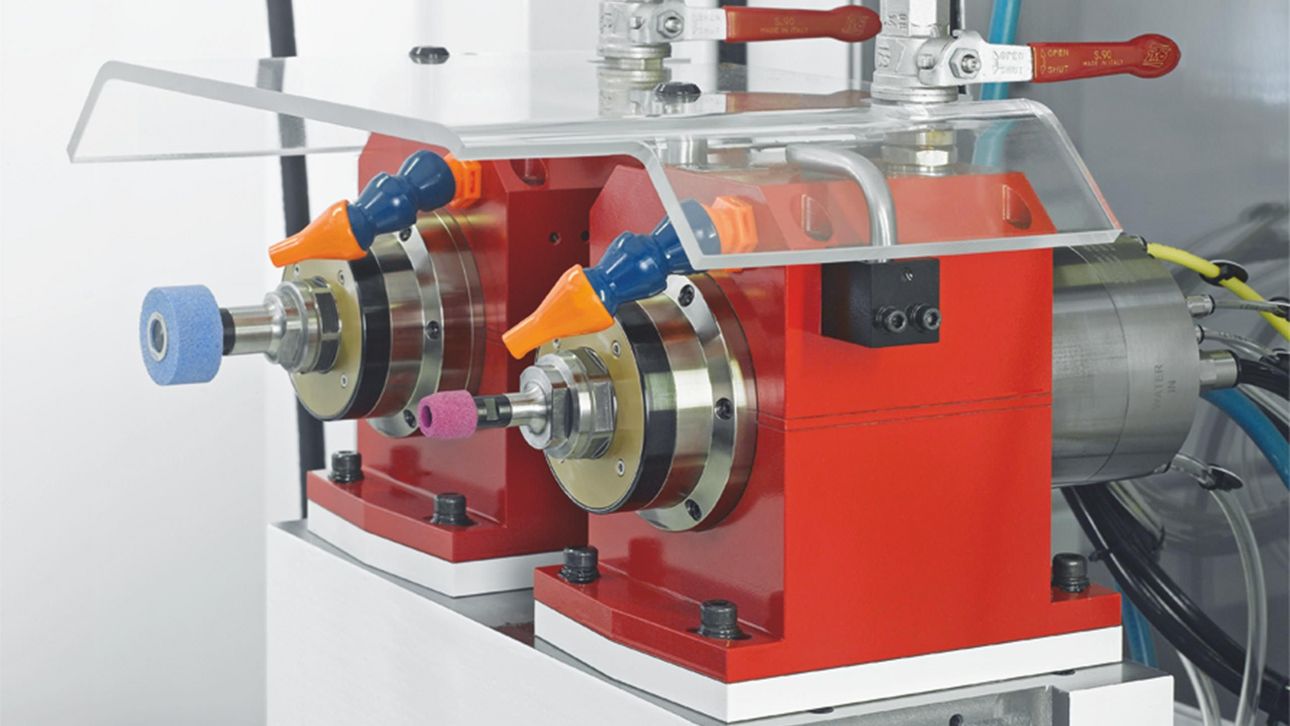

- 最大３本の研削スピンドルを直線的に配置可能

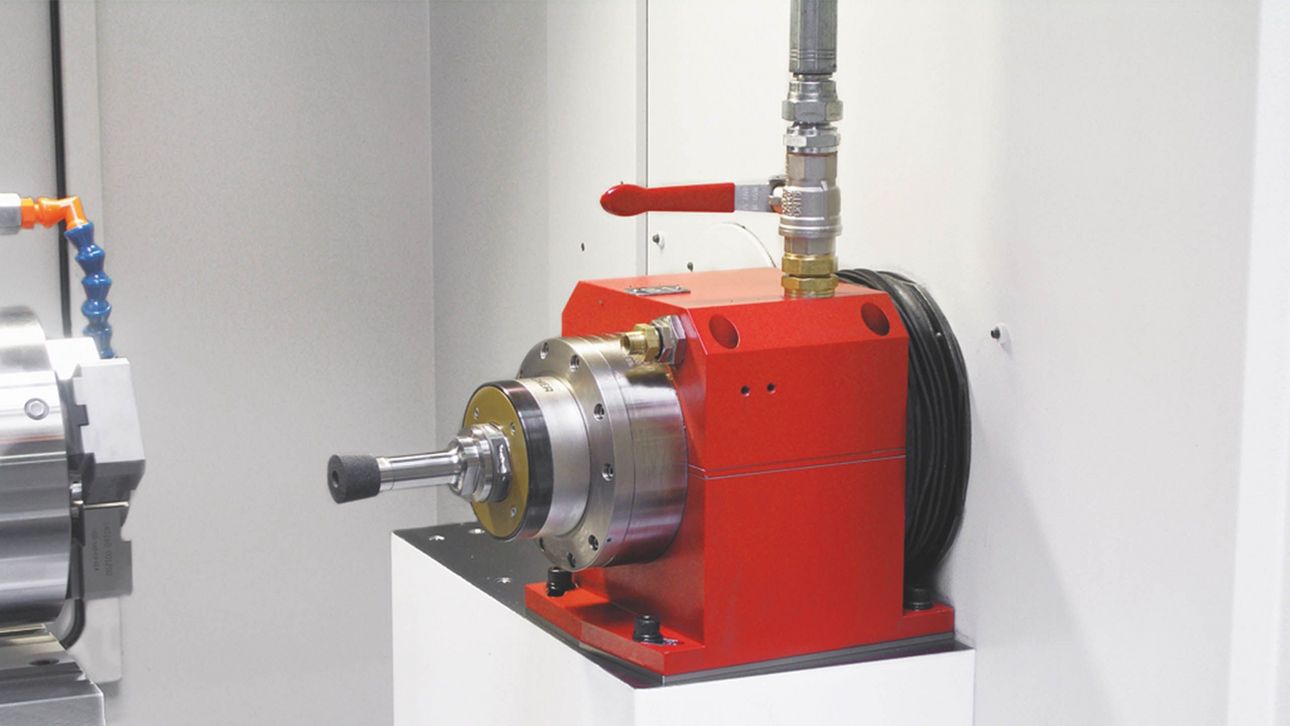

- 高周波制御またはベルト駆動スピンドル
- 外径研削スピンドルには、Ø300mmの砥石を取付可能

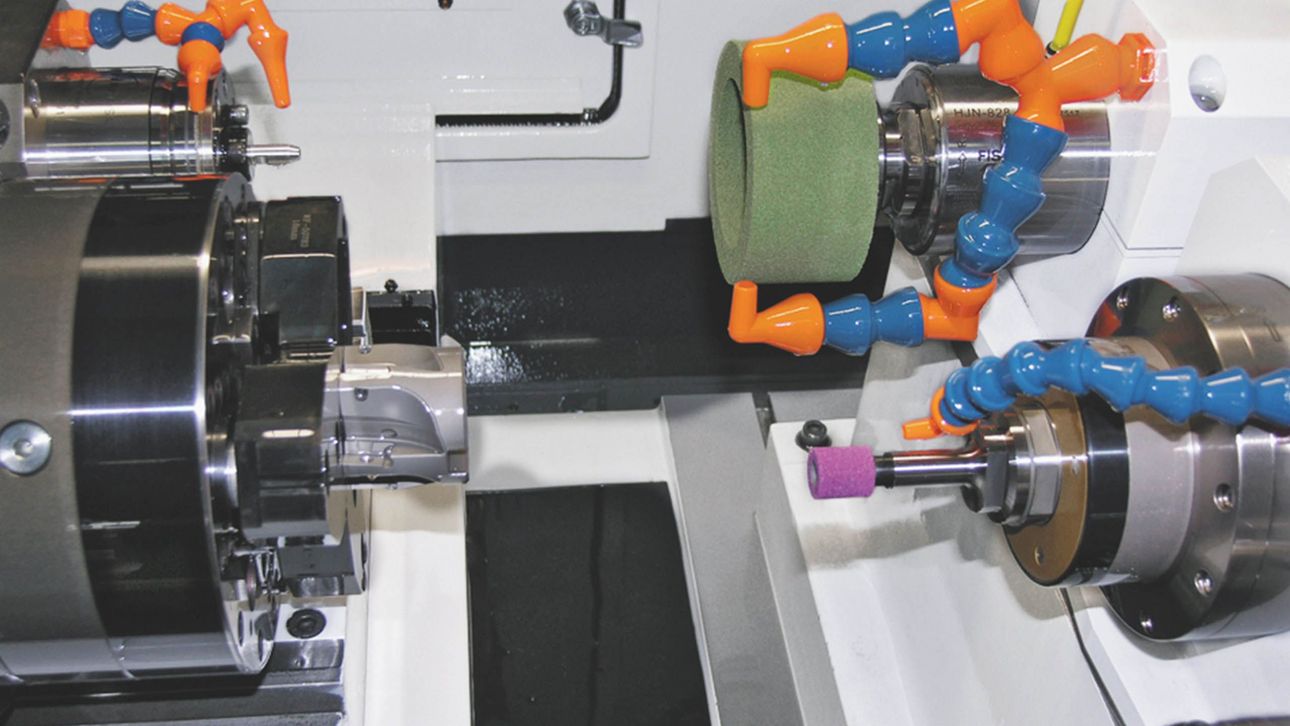

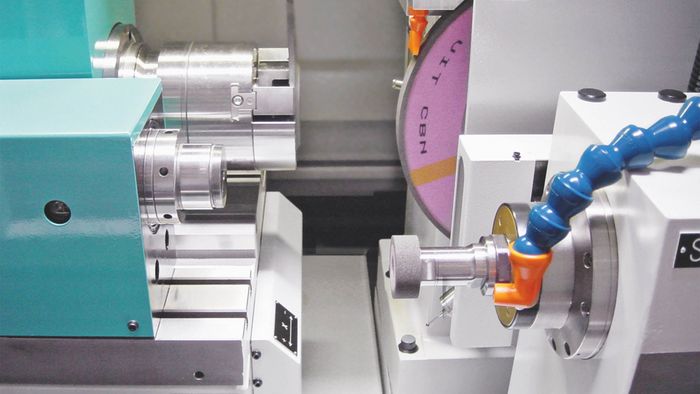

- ワンチャックでの外面,内面研削が可能
- スライドドア付きフルカバー

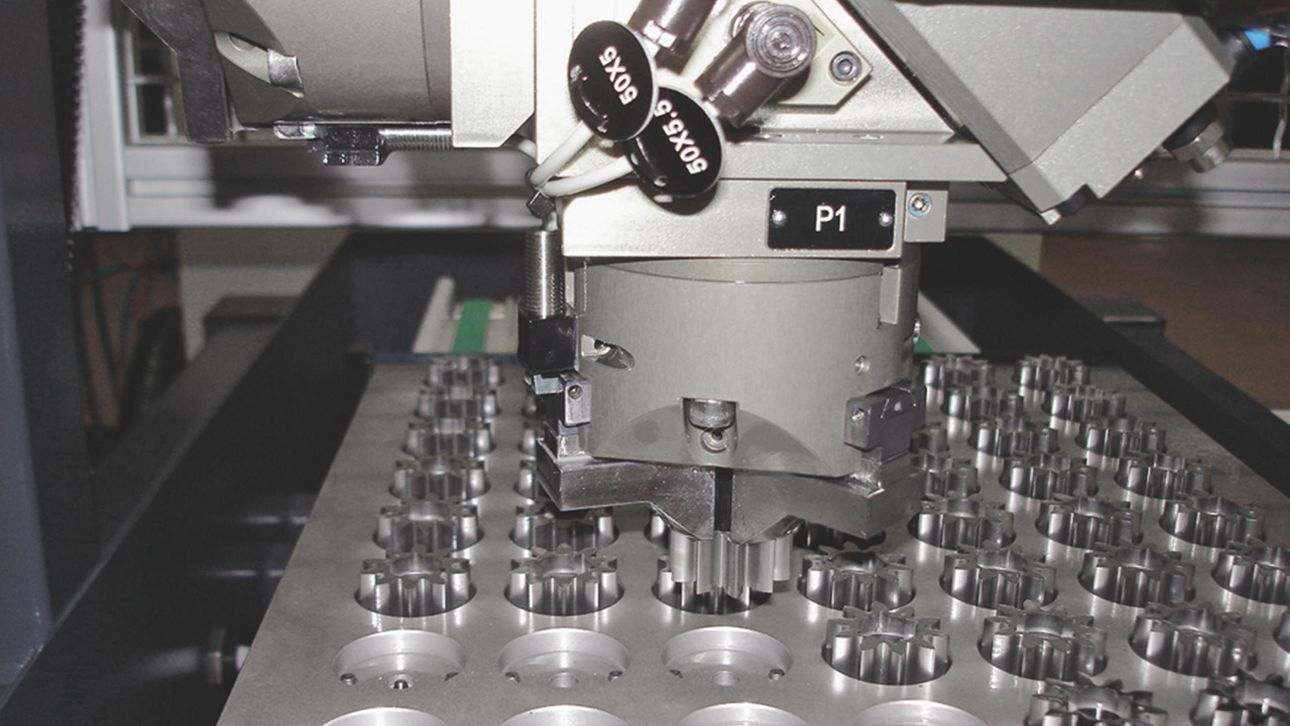

- 自動化のためローダーシステムとの統合可能
- Fanuc Oi-TD / Fanuc 31i-A （ローダー付きの場合）
ソフトウェア：
- StuderWINまたはStuderSIMシミュレーションソフトウェアによる研削プログラムの作成とシミュレーションが操作盤上、外部ＰＣで行えます。
技術仕様
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
200 mm
最大移動速度 Z軸
12'000 mm/min
スピンドルドライブ
スピンドル最大出力
15 kW
最高速度
120'000 /min
最大砥石径
300 mm
最大研削砥石幅
32 mm
旋回軸
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
230 mm
ワーク径
120 mm
ワーク最大重量
50 kg
最大加工径
102 mm
