大規模かつ重いワーク向け 最大の積載能力

MGC FT

基本技術データ

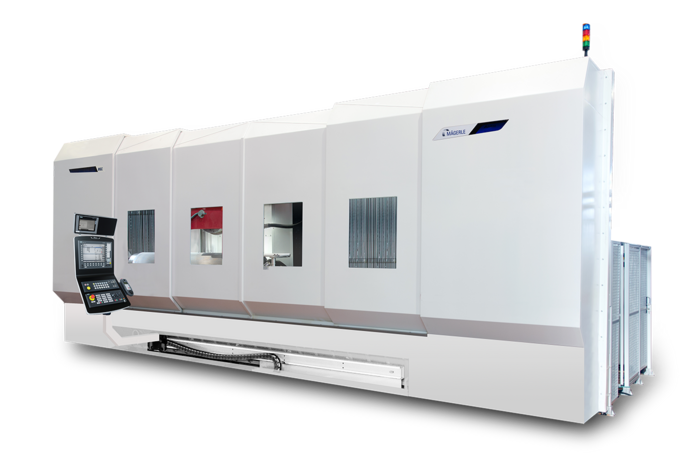

Mägerle MGC 静固定式ワークキャリア付き - ヘビーワーカー

固定テーブル付きのMGC研削センターは、重量のある大型ワークの高精度加工用に構築されています。 広範囲のさまざまなテーブルサイズや垂直ストロークで、この機械は負荷容量の点で非常に高い要求に耐えます。

MGCシリーズの全シリーズと同様に、この研削センターは実績のあるモジュラーコンセプトに基づいています。 水平方向と垂直方向に1つまたは複数のスピンドルを備えた多種多様な機器とさまざまな追加コンポーネントのおかげで、そのカテゴリに固定コンソールを備えたMGCは、柔軟性の面でもリーダー的存在です。

技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 800 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 900 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 75 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 240 mm

ワークデータ

テーブルサイズ 800 x 750 mm

直線軸

最大移動距離 X軸 31.5 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 35.4 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 100 hp
最高速度 8000 rpm
最大砥石径 19.7 inch
最大研削砥石幅 9.4 inch

ワークデータ

テーブルサイズ 31.5 x 29.5 inch

直線軸

最大移動距離 X軸 800 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 900 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 800 x 750 mm

直線軸

最大移動距離 X軸 31.5 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 35.4 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 31.5 x 29.5 inch

直線軸

最大移動距離 X軸 1300 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 650 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 75 kW
最高速度 8000 /min
最大砥石径 500 mm
最大研削砥石幅 240 mm

ワークデータ

テーブルサイズ 1300 x 500 mm

直線軸

最大移動距離 X軸 51.2 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 25.6 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 100 hp
最高速度 8000 rpm
最大砥石径 19.7 inch
最大研削砥石幅 9.4 inch

ワークデータ

テーブルサイズ 51.2 x 19.7 inch

直線軸

最大移動距離 X軸 1400 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 900 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 1400 x 750 mm

直線軸

最大移動距離 X軸 55.1 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 35.4 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 55.1 x 29.5 inch

直線軸

最大移動距離 X軸 2100 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 650 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 2100 x 750 mm

直線軸

最大移動距離 X軸 82.7 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 25.6 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 82.7 x 29.5 inch

直線軸

最大移動距離 X軸 2600 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 900 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 2600 x 750 mm

直線軸

最大移動距離 X軸 102.4 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 35.4 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 102.4 x 29.5 inch

直線軸

最大移動距離 X軸 3300 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 900 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 3300 x 750 mm

直線軸

最大移動距離 X軸 129.9 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 35.4 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 129.9 x 29.5 inch

直線軸

最大移動距離 X軸 4400 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 650 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 4400 x 750 mm

直線軸

最大移動距離 X軸 173.2 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 25.6 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 173.2 x 29.5 inch

直線軸

最大移動距離 X軸 5500 mm
最大移動速度 X軸 20000 mm/min
最大移動距離 Y軸 650 mm
最大移動速度 Y軸 20000 mm/min
最大移動距離 Z軸 750 mm
最大移動速度 Z軸 20000 mm/min

スピンドルドライブ

スピンドル最大出力 115 kW
最高速度 8000 /min
最大砥石径 600 mm
最大研削砥石幅 300 mm

ワークデータ

テーブルサイズ 5500 x 750 mm

直線軸

最大移動距離 X軸 216.5 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Y軸 25.6 inch
最大移動速度 Y軸 787 inch/min
最大移動距離 Z軸 29.5 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 154 hp
最高速度 8000 rpm
最大砥石径 23.6 inch
最大研削砥石幅 11.8 inch

ワークデータ

テーブルサイズ 216.5 x 29.5 inch
