HELITRONIC VISION 400 L
ハイエンド 最高品質基準

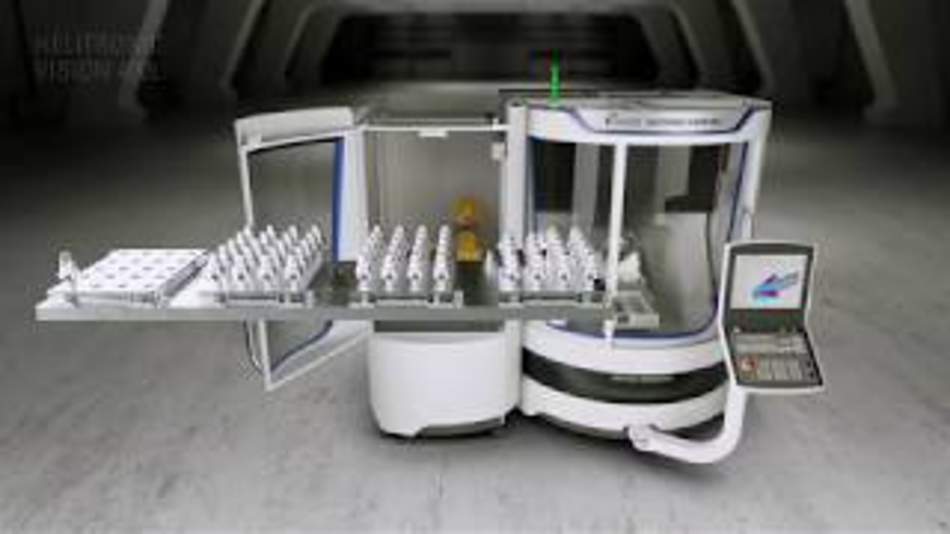

HELITRONIC VISION 400 L ヘリトロニック・ビジョン400 L

基本技術データ

HELITRONIC VISION 400 L C.O.R.E.テクノロジーでは、回転対称工具と複雑な形状の製造部品の高精度加工が実現可能です。対象工具径3 - 315 mm、 最大工具長420 mm、最大工具重量50 kgが加工可能です。

新機能レーザー輪郭チェックオプション付き!

Features

ミネラルキャス製ベット採用、門型構造

WALTER 門型構造、ミネラルキャスト製マシンベットにより、最高な工具面粗度が実現可能です。 この機械は、防振性、耐熱性、ドライブダイナミクスおよび最終的な研削精度において、現在最高の性能を提供します。

LASER CONTOUR CHECK

新しい革新的なレーザーコンターチェックオプションは、工具研削・放電加工機に直接組み込まれたインテリジェントな測定システムで、円筒形工具の様々な工具パラメータを高精度かつ非接触で測定することができます。

リニアドライブ

5つのCNC 軸 はすべて リニアドライブ を装備しており、統合された高分解能測定システムによって制御されます。 これらは 高いダイナミクスを維持しながら正確な動きを生み出します。

トルクドライブ

HELITRONIC VISION 400 L には、高精度と長寿命を実現するためのトルクドライブ付き回転軸C を搭載しています。

トルクモーター

最高750回/分のトルクモーターの回転軸A。

モーター スピンドル

ダイレクト モータスピンドル 液冷システムが装備されています。  最大出力 30KW です。

技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 500 mm
最大移動速度 X軸 50.000 mm/min
最大移動距離 Y軸 350 mm
最大移動速度 Y軸 50.000 mm/min
最大移動距離 Z軸 700 mm
最大移動速度 Z軸 50.000 mm/min

スピンドルドライブ

スピンドル最大出力 30 kW
最高速度 7.800 / 10.000 /min
最大砥石径 254 mm

旋回軸

旋回範囲 C軸 400 °

ワークデータ

ワークの長さ 420 mm
ワーク径 3 - 315 mm
ワーク最大重量 50 kg

直線軸

最大移動距離 X軸 19.69 inch
最大移動速度 X軸 1,969 inch/min
最大移動距離 Y軸 13.78 inch
最大移動速度 Y軸 1,969 inch/min
最大移動距離 Z軸 27.56 inch
最大移動速度 Z軸 1,969 inch/min

スピンドルドライブ

スピンドル最大出力 40.23 hp
最高速度 7,800 / 10,500 rpm
最大砥石径 10 inch

旋回軸

旋回範囲 C軸 400 deg

ワークデータ

ワークの長さ 16.54 inch
ワーク径 0.12 - 12.40 inch
ワーク最大重量 110 lbs
