内径、ラジアス研削の エキスパート

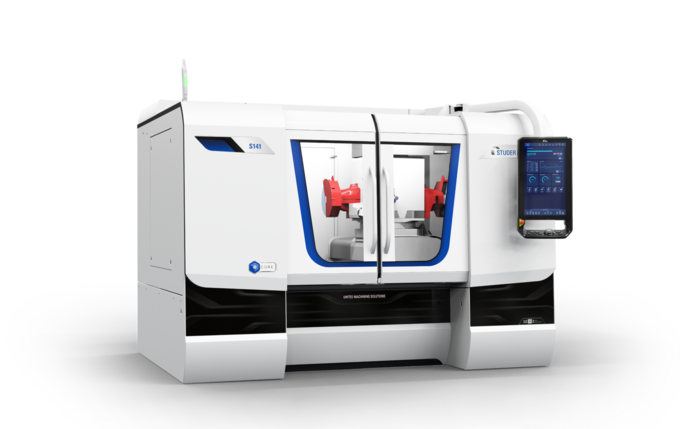

S141ラジアス

基本技術データ

S141は特に超硬材料の複雑形状研削にも適した ラジアス内面円筒研削盤です。 テーブル上ワーク振り径は400 mmで、最大ワーク重量は100 kgです。

この研削盤は金型製造に理想的で、特にタングステンカーバイトやセラミックでの工程が中心となる製缶、包装産業に適しています。 革新的なStuderGuide®ガイドウェイシステム、リニアモータ駆動による超精密な軸駆動、ダイレクトドライブを備えた全自動B軸など、多くの技術的特徴があります。

画像
ハードウェア / ソフトウェア

ハードウェア:

  • ダイレクトドライブおよびX軸およびZ軸への同時動 作機能を装備した全自動ワーク旋回軸。旋回範囲 -60° ~+91°
  • 砥石台は最大4本の研削スピンドルで構成可能
  • 周波数制御可能な外径および内径研削モータスピンド ル
  • 高精度C軸仕様ワークスピンドルによりフォーム形状お よびねじ研削可能
  • C.O.R.E. 操作パネル
  • セットアップを研削プロセスの近くで行うための携帯型 操作ユニット(PCU)
  • スライドドア2枚での完全密閉
  • リニアモータ駆動のガイドシステムStuderGuide®
  • Granitan® S103製ミネラルキャストマシンベッド

ソフトウェア:

  • C.O.R.E. OSオペレーティングシステム
  • StuderSIMによる非常に簡単な操作とプログラミング
  • 機械制御装置または外部PC上で研削やドレッシング プログラムを作成およびシミュレーションするための StuderSIMプログラミングソフトウェアとシミュレーション ソフトウェア
  • ローダーや周辺装置にも利用可能な標準化されたインタ ーフェース
技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 500 mm
最大移動速度 X軸 20'000 mm/min
最大移動距離 Z軸 500 mm
最大移動速度 Z軸 20'000 mm/min

スピンドルドライブ

スピンドル最大出力 15 kW
最高速度 120'000 /min
最大砥石径 250 mm
最大研削砥石幅 25 mm

旋回軸

旋回範囲 B軸 330 °
旋回範囲 C軸 ∞ °

ワークデータ

ワークの長さ 300 mm
ワーク径 400 mm
ワーク最大重量 100 kg
最大加工径 200 mm

直線軸

最大移動距離 X軸 19.7 inch
最大移動速度 X軸 787 inch/min
最大移動距離 Z軸 19.7 inch
最大移動速度 Z軸 787 inch/min

スピンドルドライブ

スピンドル最大出力 20 hp
最高速度 120'000 rpm
最大砥石径 10 inch
最大研削砥石幅 1 inch

旋回軸

旋回範囲 B軸 330 deg
旋回範囲 C軸 ∞ deg

ワークデータ

ワークの長さ 11.8 inch
ワーク径 15.7 inch
ワーク最大重量 220 lbs
最大加工径 7.9 inch
