大きな期待に応える
万能機
基本技術データ

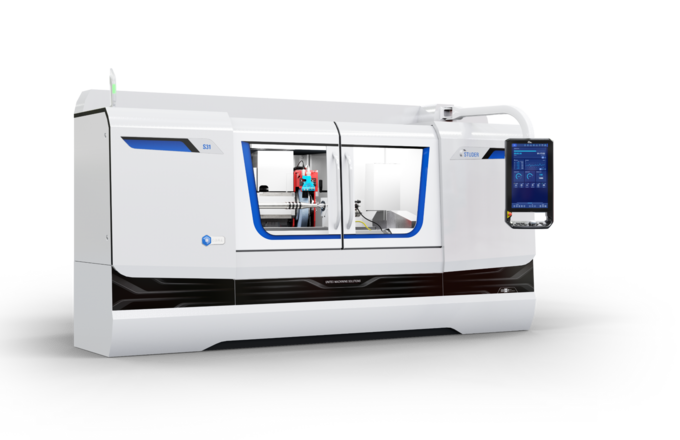

S31は小物から大物の単品生産から、少量バッチ生産や量産にまで対応した円筒研削盤です。 センター間距離は400 / 650 / 1000 / 1600 mm、テーブル上センター高さは175mmです。 最大ワーク重量は150 kgです。
拡張可能なモジュール設計のおかげで、S31 はあなたの要求に合わせ機能を拡張する事ができます。 旋回式砥石ヘッドの高分解能旋回B 軸0.00005° により、ワンクランプで外面、内面および端面を研削することができます。 基礎は、確固たる Granitan®S103製マシンベッドです。
画像
ハードウェア / ソフトウェア
ハードウエア：
- 砥石ヘッドの選択：
- ステップレスB 軸
- 1°単位 のハースギアB軸 - 外面、内面研削用の周波数制御モータースピンドル
- フォーム研削、ねじ研削対応可能なワークヘッドスピンドルC 軸
- ワークテーブルにはドレッシング装置取付のためのダブルTスロット
- C.O.R.E. 操作パネル
- 研削工程に近い位置で段取作業でき るマニュアルコントロールユニット （手パ)
- 両開きスライドドア付フルカバー
- Granitan®S103ミネラルキャスト製マシンベッド
ソフトウエア：
- C.O.R.E. OS オペレーティングシステム
- STUDERピクトグラミング による簡単なプログラミング
- STUDERクイックセットによる、短時間でのセットアップ、段取替え
- 効率的で高精度のフォーム研削可能な高速加工（HSM）
- 標準化されたローダおよび周辺機器用インタフェース
- 統合ソフトウェアモジュールでフレキシブルに機能拡張可能
- 研削およびドレッシングプログラムを外部PCで作成するためのStuderWIN プログラミング（オプション）
技術仕様
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
500 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
11.5 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
400 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
400 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
800 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
11.5 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
650 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
650 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
1'150 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
11.5 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
1'000 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
1'000 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
1'750 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
11.5 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
1'600 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
1'600 mm
最大加工径
175 mm
